PCB加工打樣是電子產品設計中非常重要的環節，是產品開發的第一步。在電路原理圖和PCB布局設計完成之后，就需要進行打樣。通過打樣檢驗電路的功能和穩定性，以及檢驗PCB的精度和制造工藝是否符合要求，從而為后續的電子產品設計和制造提供保障。本文將為您介紹PCB打樣的相關工藝要求和注意事項。

1. PCB打樣的準備工作

在進行PCB打樣之前，需要進行一系列的準備工作，如電路原理圖的設計、PCB布局的設計、元器件的選型、BOM表的制作等。在這些前期工作完成后，就可以進行PCB的打樣工作了。

2. PCB打樣的制造工藝

PCB打樣的制造工藝大致可分為三個步驟：圖形排版、PCB光繪和腐蝕加工。具體的制造工藝流程如下：

2.1 圖形排版

將電路原理圖和PCB布局設計文件導入專業PCB設計軟件中，進行圖形排版。在排版時需要注意以下幾點：

(1) 布線要整齊，不要過于復雜。

(2) 組件之間的間距要合理，不宜過大或過小。

(3) 元器件的安裝方向應該統一，并且按照原理圖進行布置。

2.2 PCB光繪

PCB光繪是將PCB圖形“復制”到銅片上的過程。有兩種方式進行光繪：手工光繪和機器自動光繪。手工光繪需要手繪PCB圖形，然后通過放大鏡進行曝光，最后通過顯影液將銅板刻蝕成PCB圖形。機器自動光繪，則可以直接將PCB設計文件導入打樣機器中，由機器進行光繪。

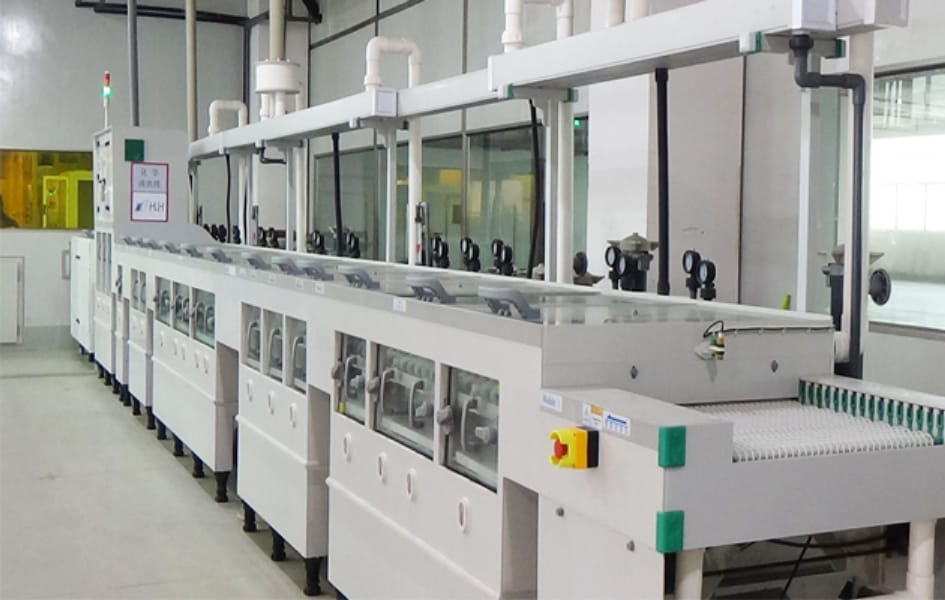

2.3 腐蝕加工

通過制備好的PCB圖形在腐蝕液中進行腐蝕加工，將不需要的銅層腐蝕掉，從而得到PCB板。在進行腐蝕加工時需要注意以下幾點：

(1) 腐蝕液濃度和溫度要控制好，淹沒銅板的時間也要控制好，避免過度腐蝕。

(2) 下料時要注意盡量減少廢料，避免板材剩余不足。

3. PCB打樣工藝要求

在進行PCB打樣時，需要注意以下幾點：

3.1 PCB板材要求

PCB板材應該符合設計要求，應該選用高質量的板材。

3.2 元器件要求

元器件應該符合設計要求，避免使用假冒偽劣的元器件。

3.3 配線要求

配線要清晰，嚴格按照PCB布局進行配線。

3.4 色差要求

PCB顏色要均一，避免出現色差。

3.5 打樣制定要求

在進行PCB打樣時，需要嚴格按照打樣制度進行制定和執行，確保打樣的質量。

4. 注意事項

在進行PCB打樣時，還需要注意以下幾點：

4.1 安全注意事項

在PCB打樣時需要注意安全，如注意化學藥品的安全操作等。

4.2 檢查過程注意事項
